精密制膜 | 自动涂膜机如何解决新材料研发的四大难题

发布日期:2026-03-30

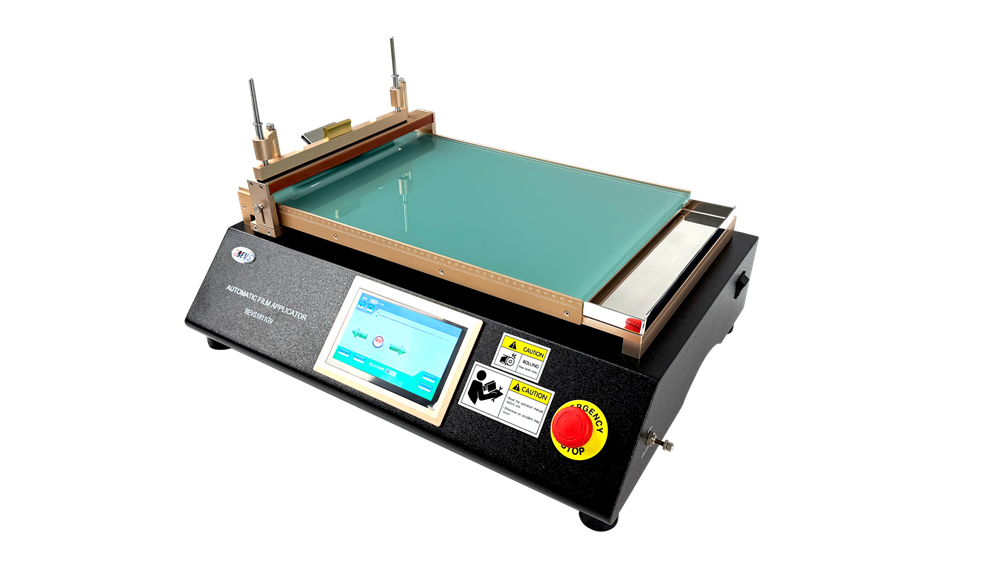

在新材料从实验室迈向产业化的征途中,薄膜制备工艺的可靠性是决定成败的关键环节。BEVS 1811系列自动涂膜机通过精准控制涂布速度与厚度,系统性攻克了产业化道路上的四大核心难题,成为光电、新能源材料研发中的关键设备。



难题一:如何确保重复性、一致性?


手动刮涂时,结果严重依赖操作人员的手感、速度与角度,不同人员、甚至同一人员不同时间的结果都波动巨大,导致实验数据不可靠,工艺无法传递。


解决方案:

l  自动化程序设定运行参数,包括涂膜速度、行程长度等。


l  玻璃/铝合金测试平台,保证基底绝对平整。

l  采用高精度的控制系统,消除了人力操作的抖动与速度不均。




核心价值:实现了研发过程的数据可追溯、结果可复现



难题二:如何实现精密成膜?

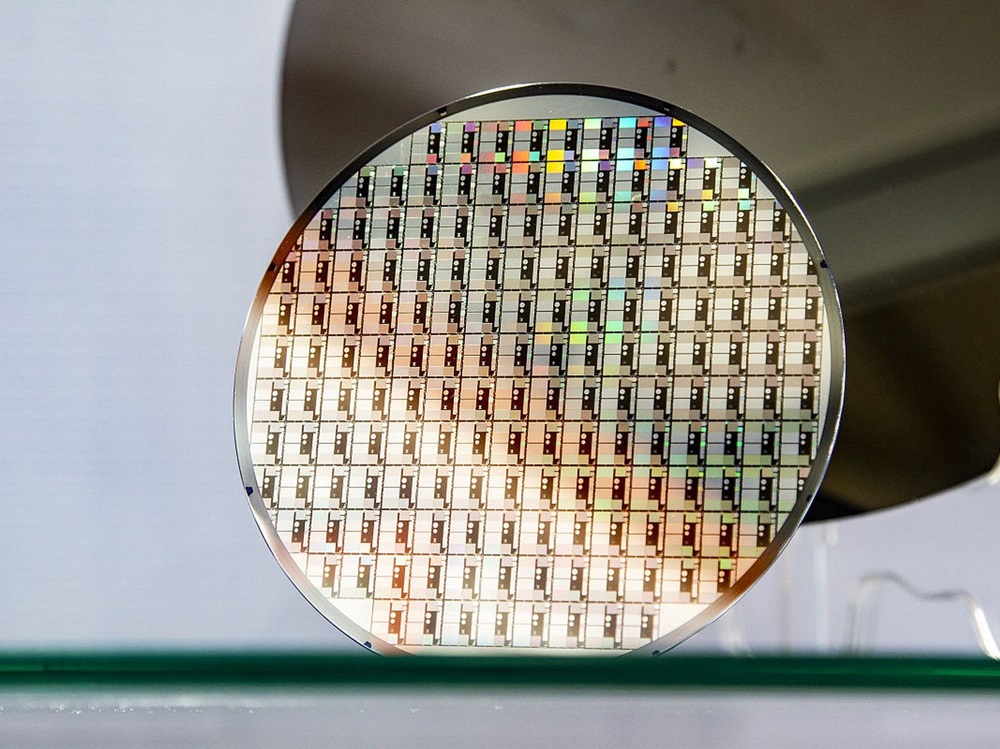

许多先进器件,例如半导体芯片、光学涂层、柔性电子等,对成膜的要求是多维度、极致化的,膜厚波动有的需控制在2μm范围内。


解决方案:

l  采用分体式设计,有效隔离运行系统对制备器产生的震动


l  运动精度高,刚性结构确保直线度与平行度


l  湿膜厚度主要由制备器控制,独立的制备器精度高,结构稳定、精度保持久


核心价值:满足不同尖端应用场景的苛刻要求。



难题三:如何最大化材料利用率?


在新材料研发过程中,许多前沿材料(如钙钛矿添加剂、纳米材料墨水、高端半导体聚合物、高端衬底与功能层材料等)价格堪比黄金。传统刮涂工艺50%以上的材料被浪费,使得研发与中试成本高不可攀。其次,许多研发测试(如性能对比、条件筛选)往往只需要在基片的特定区域制备薄膜。



解决方案

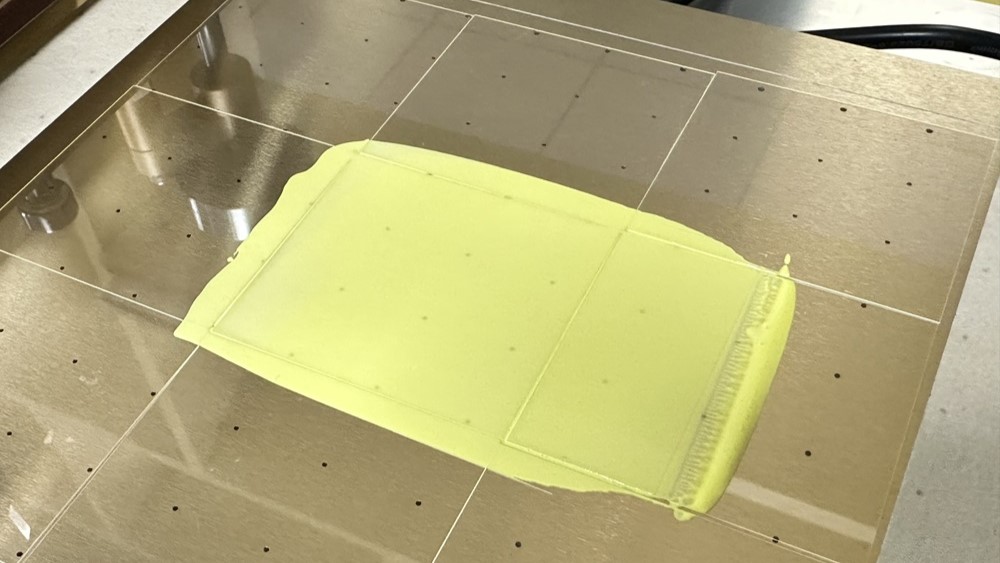

BEVS 1811自动涂膜机可自由定义涂膜行程的起始点(A点)和终止点(B点),浆料被精确地施加在目标区域,避免了在无效基材区域上的铺展与浪费。


核心价值:极大地降低了前沿材料的试错成本和研发门槛,提高了研发效率。



难题四:如何满足多样化的制膜需求?


新材料研发中,经常要面对材料特性的高度多样性,覆盖从水性到油性、从稀溶液到高粘浆料的广泛范围,又比如有些特殊材料在常温下是呈固态的,需要一定温度才能保持熔融状态的材料,在进行涂布过程中需要提供系统性解决方案。


解决方案

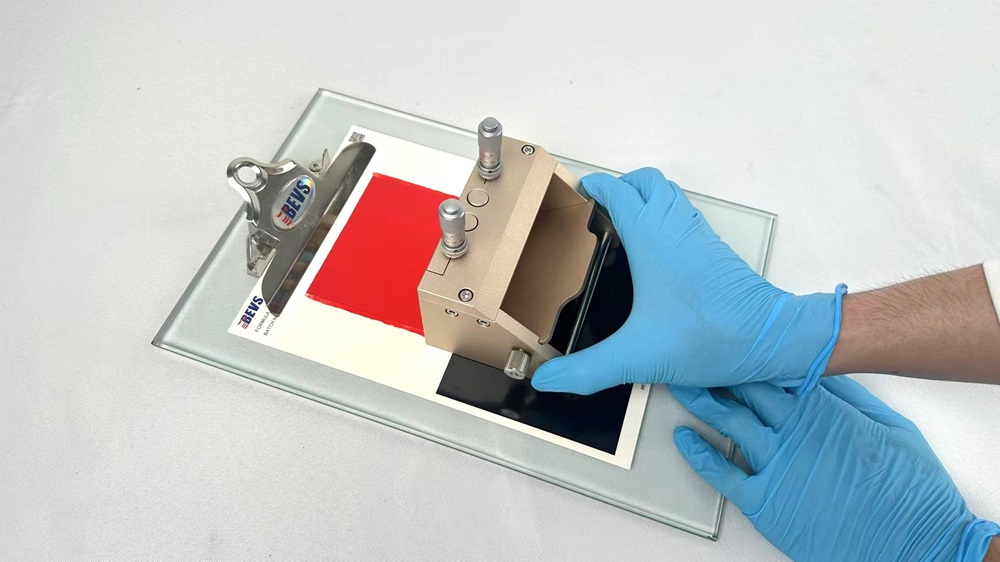

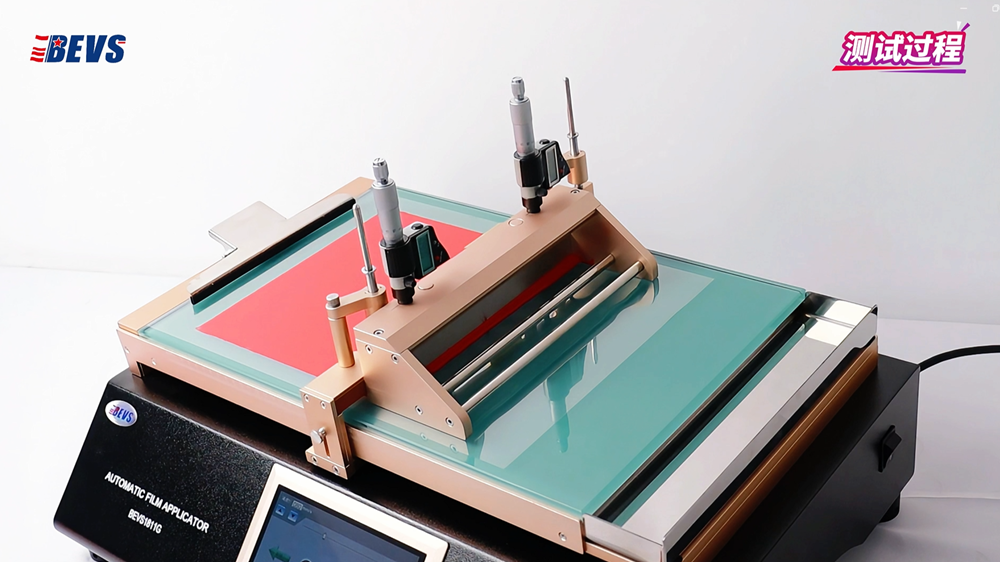

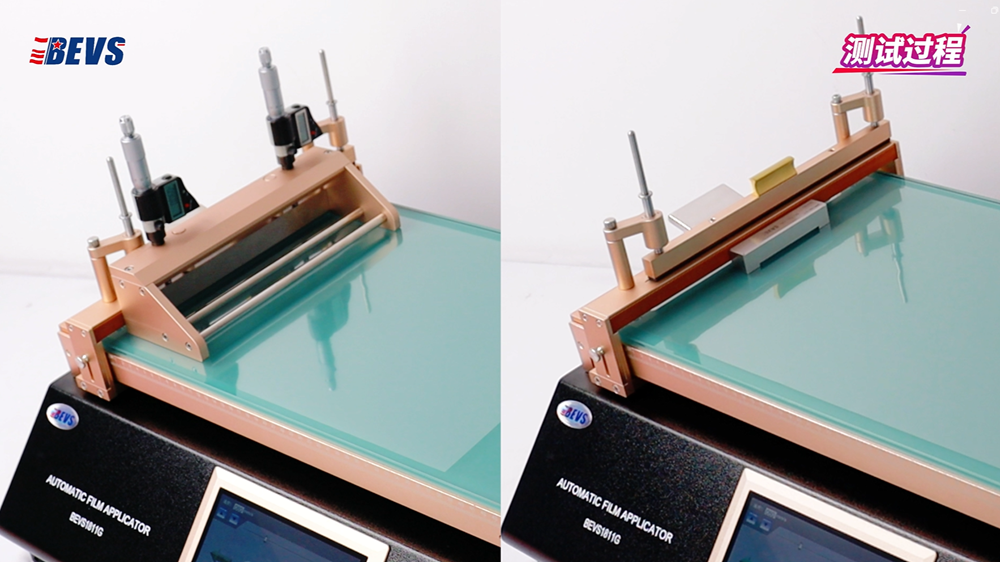

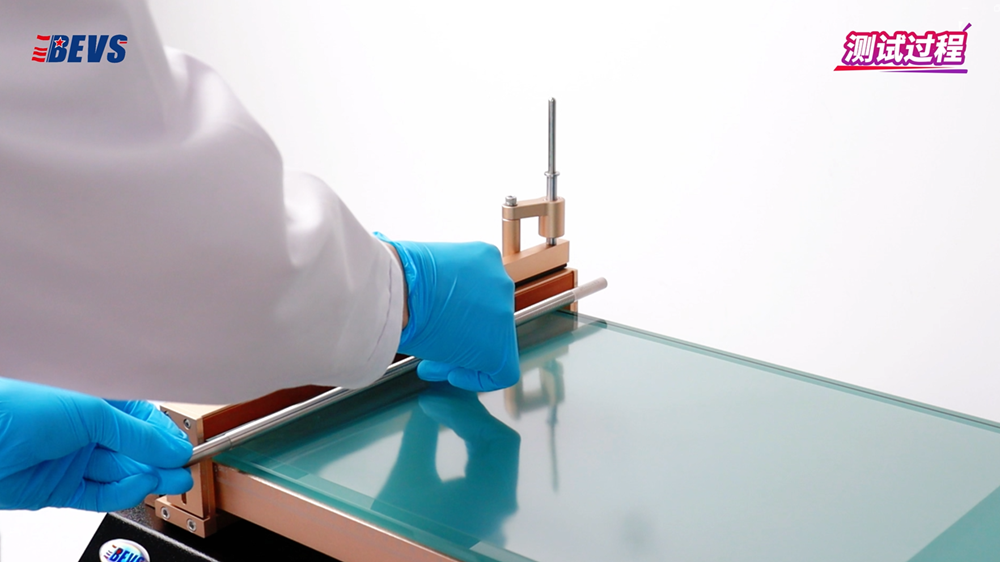

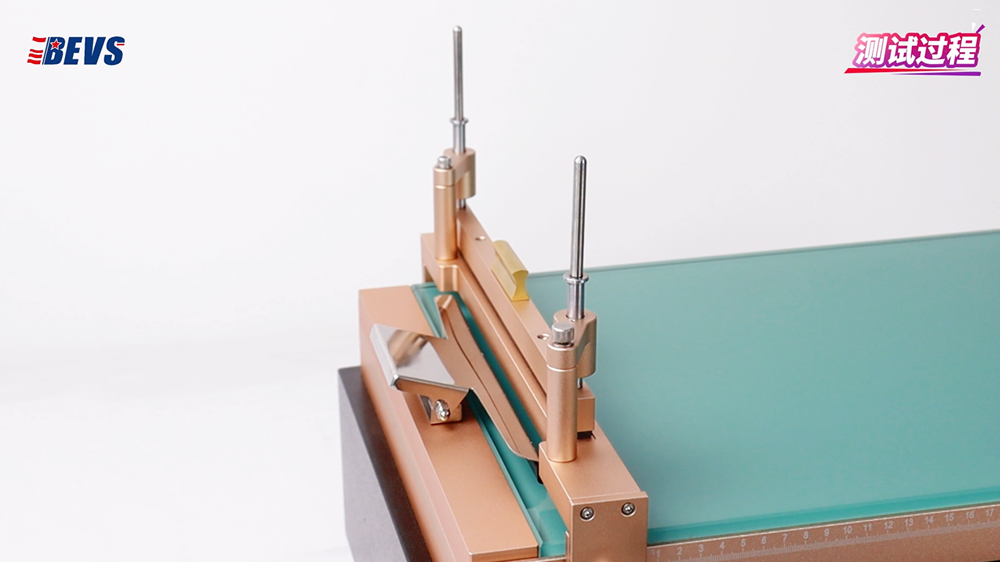

l  配备不同类型制备器,线棒适用于低粘度;单面/四面制备器适用于中高黏度浆料;可调式制备器通过精密千分尺调节,专门用于中高黏度浆料,间隙调节范围0~3500μm。


l  提供宽广的涂膜速度范围,最高350mm/s,最低1mm/s

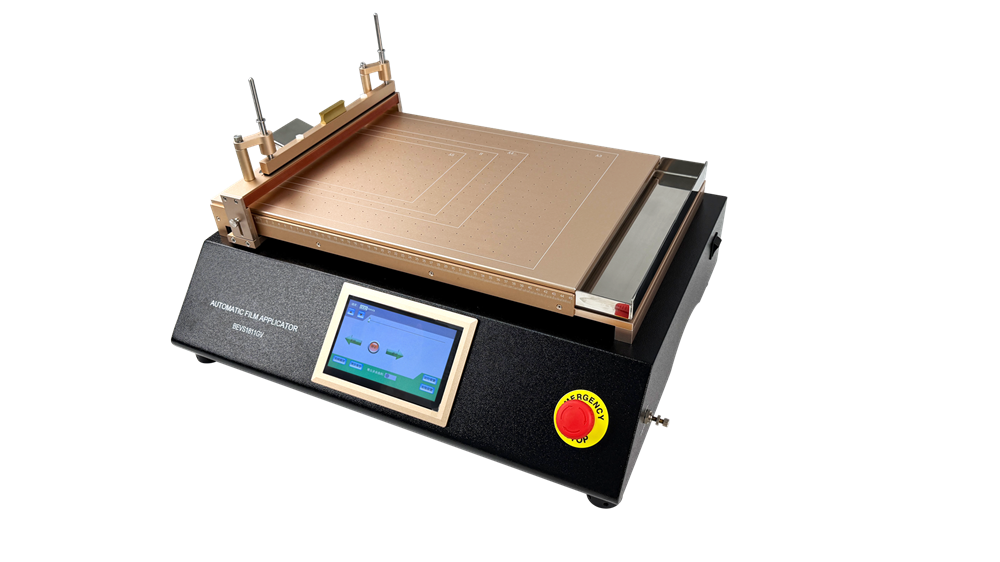

l  1811/3和1811/5 型号具备加热功能,温度范围覆盖室温~150℃/ 200°C

核心价值:通过宽范围、可编程的运动与过程控制,为每种材料寻找最佳工艺窗口。



在材料研发的道路上,每一次实验的成功,都离不开稳定可靠的设备支持。BEVS 1811系列自动涂膜机,正是这样一位可靠的伙伴。选择BEVS,将更多新材料从构想变为现实。
