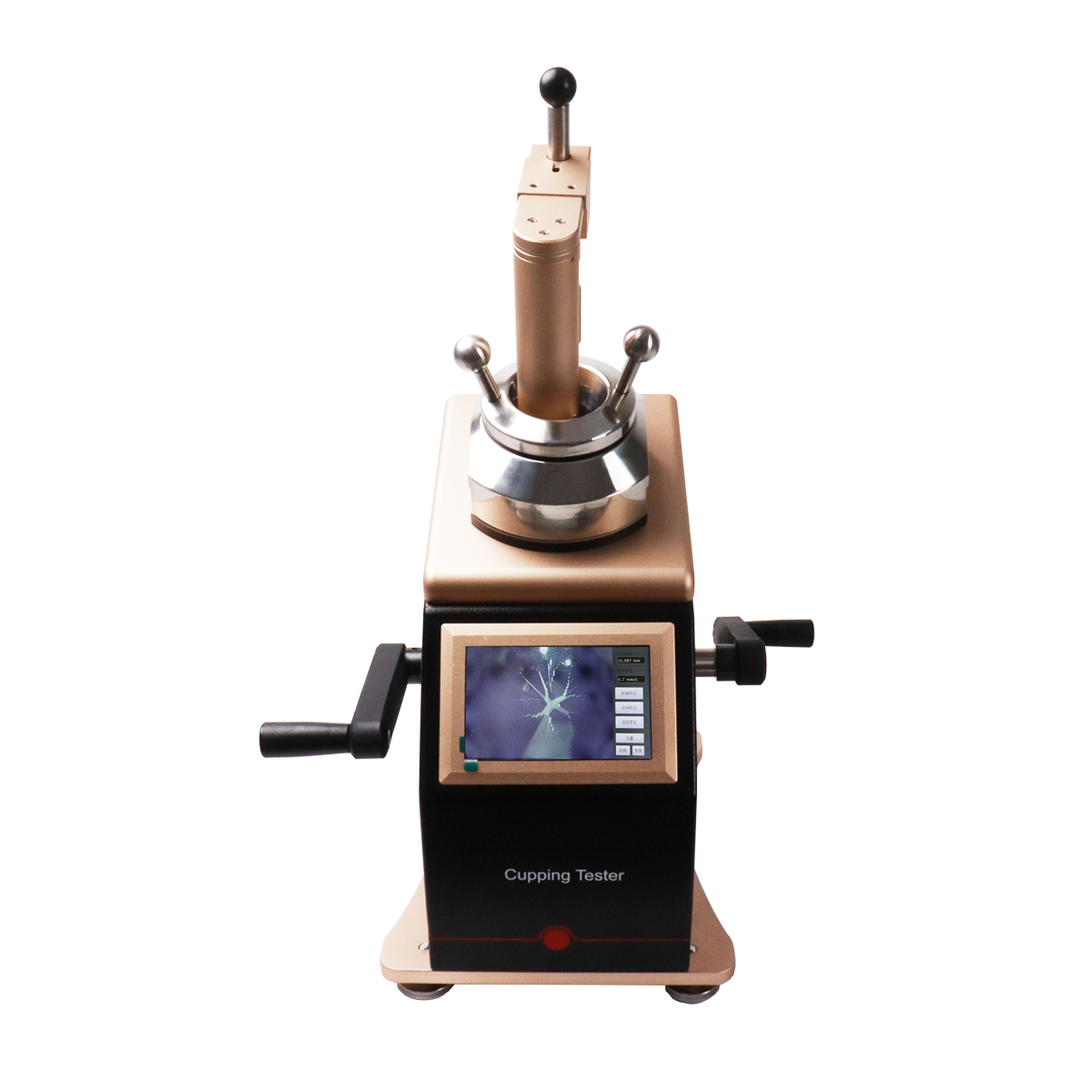

BEVS 1616杯凸测试仪是一款符合标准GB/T 4156和GB/T 9753标准的涂层专用杯突试验仪，本仪器采用的是蜗轮蜗杆减速箱，两侧手摇使得凸头以一定的速度顶升，其使用CCD成像技术，试验过程图片可实时显示在屏幕上，也可切换成普通放大镜观察，用于评定材料的抗裂性和抗剥离性能，广泛应用于汽车、家电、包装等行业，用于检测裂缝、涂层等质量和可靠性。

工作原理

杯突试验使用一个端部为球形的冲头，对着一个被夹紧在垫模内的试板进行冲压，形成一个凹痕，直到出现一条穿透裂纹。依据冲头位移测得的凹痕深度即为试验结果。

产品特点

1.高清触摸显示屏，操作简单轻松

2.搭载CCD摄像头，自动成像功能

3.可选配放大镜，可快速切换

主要功能

1.自动成像

2.实时显示杯凸速度、杯凸深度

3.实时显示环境温湿度

4.完成自动提示

5.自动记录数据

6.支持导出数据

技术参数

1.样品尺寸：L(70~250) ×W(60~90) mm

2.最大样品尺寸：L 250× W90mm

3.钢球直径：20mm

4.杯凸深度：0~16mm

5.测量分辨率0.01mm

6.最大杯凸力：2800N

7.手摇提升速度：0.2mm/r

设备参数

1.尺寸：L250× W340× H580mm (含CCD或放大镜)

2.电源：AC 110V/220V，50/60HZ

3.功率：20W

4.整机重量：28kg

基本配置

杯凸测试仪×1

杯凸试验仪放大镜组件×1

杯凸试验仪摄像头组件×1

校零板×1

符合标准

GB/T 4156 金属材料 薄板和薄带 埃里克森杯突试验

GB/T 9753 色漆和清漆的杯突试验
